کانکتور FPC مدل KH-CL0.5-H1.2-14PIN-SMT: یکپارچه‌سازی بی‌نظیر گام دقیق و طراحی کم‌حجم

همزمان با اینکه لوازم الکترونیکی مصرفی، سیستم‌های کنترل صنعتی و دستگاه‌های ترمینال هوشمند به سمت طراحی‌های نازک‌تر و جمع‌وجورتر تکامل می‌یابند، کانکتورهای FPC (مدار چاپی انعطاف‌پذیر) که به عنوان اجزای حیاتی مدارهای انعطاف‌پذیر را به PCBهای صلب متصل می‌کنند، نقش مستقیمی در تعیین قابلیت اطمینان، راندمان مونتاژ و استفاده از فضای محصول نهایی ایفا می‌کنند. کانکتور FPC مدل KH-CL0.5-H1.2-14PIN-SMT توسط ... توسعه داده شده است. Kinghelm یک محصول اتصال دقیق است که به طور خاص برای برآورده کردن این الزامات در حال تحول طراحی شده است.

۱. جایگاه‌یابی محصول و مشخصات کلیدی

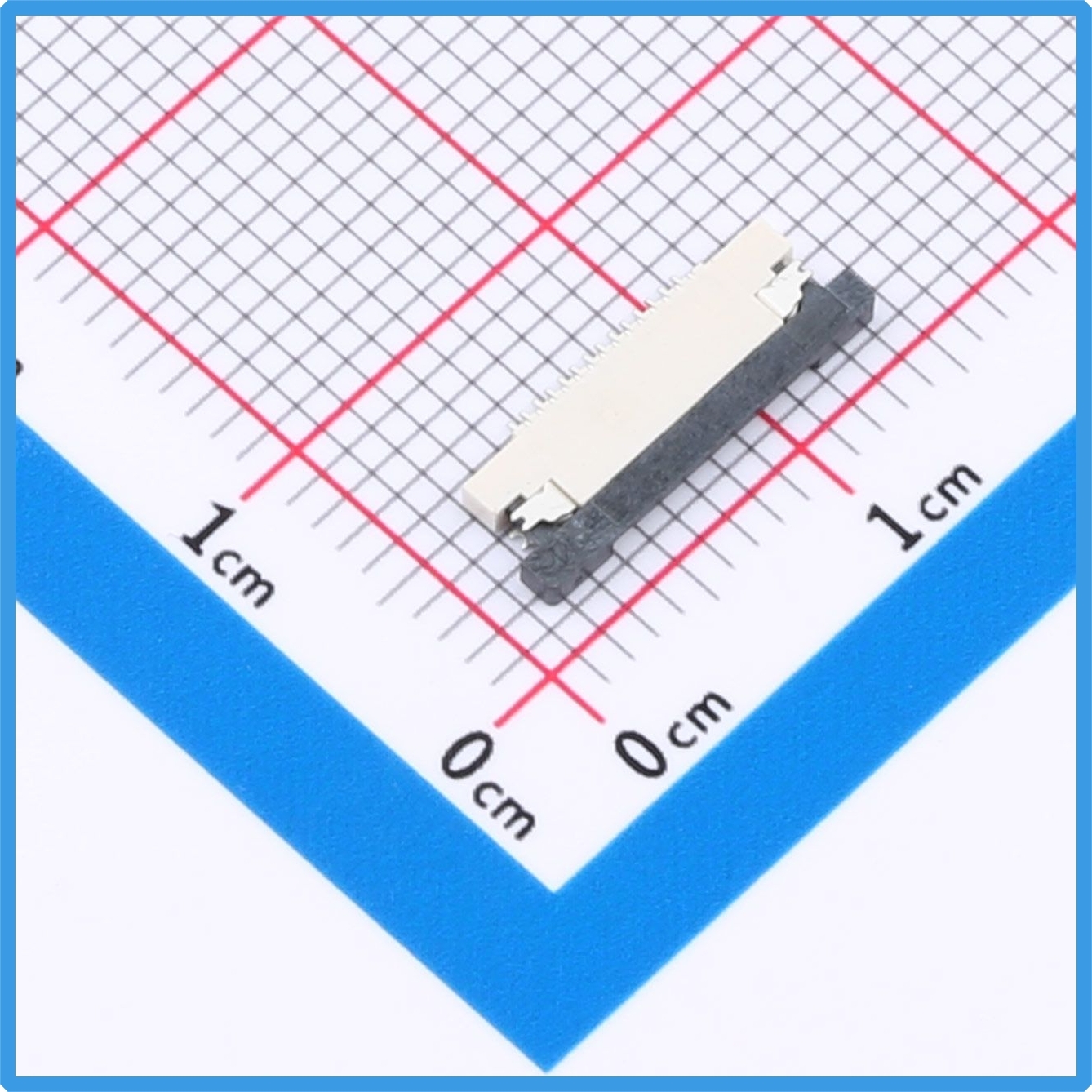

KH-CL0.5-H1.2-14PIN-SMT متعلق به Kinghelmسری کانکتورهای FPC با گام 0.5 میلی‌متر. این کانکتور از طراحی نصب سطحی افقی (SMD) بهره می‌برد، دارای 14 کنتاکت (14P) است و از پیکربندی اتصال از پایین پشتیبانی می‌کند. این محصول از بسته‌بندی SMD با گام P=0.5 میلی‌متر و ساختار نصب افقی استفاده می‌کند. در بسته‌بندی نوار و قرقره عرضه می‌شود و وزن ناخالص تک‌تکه‌ی آن تنها 0.52 گرم است.

مشخصات الکتریکی کلیدی آن شامل ولتاژ نامی ۵۰ ولت و محدوده دمای عملیاتی از ۲۵- تا ۸۵+ درجه سانتیگراد است که به آن امکان می‌دهد الزامات اکثر سیستم‌های الکترونیکی ولتاژ پایین و همچنین محیط‌های داخلی و صنعتی سبک معمولی را برآورده کند.

۲. مقدار طراحی گام دقیق ۰.۵ میلی‌متری

گام 0.5 میلی‌متری یکی از پرکاربردترین و کامل‌ترین مشخصات در بین کانکتورهای FPC موجود در حال حاضر است. در مقایسه با کانکتورهایی که گام‌های بزرگتری دارند، گام 0.5 میلی‌متری تراکم سیم‌کشی بالاتری را در همان اندازه فراهم می‌کند و به طور موثر اندازه کلی PCB را بهینه می‌کند. در مقایسه با راه‌حل‌های گام ظریف‌تر، کنترل بهتری بر تلرانس‌های تولید، پایداری مونتاژ و قابلیت اطمینان طولانی مدت ارائه می‌دهد.

برای KH-CL0.5-H1.2-14PIN-SMT، 14 کنتاکت به صورت متراکم و با گام 0.5 میلی‌متر چیده شده‌اند که قابلیت انتقال سیگنال چند کاناله را فراهم می‌کند و در عین حال انعطاف‌پذیری بیشتری را در طول طراحی محصول و برنامه‌ریزی چیدمان به مهندسان ارائه می‌دهد. طراحی گام متعادل نه تنها به حفظ یکپارچگی سیگنال کمک می‌کند، بلکه تراکم مسیریابی را در کاربردهای چند کاناله بهینه می‌کند.

۳. نصب افقی و فوق کم‌حجم ۱.۲ میلی‌متری

یکی از قابل توجه‌ترین مزایای این کانکتور، ارتفاع بسیار کم برد آن تنها 1.2 میلی‌متر است. در محصولات الکترونیکی که فضای داخلی بسیار محدود است، این طراحی کم‌حجم به طور قابل توجهی استفاده از فضای عمودی را بهبود می‌بخشد و انعطاف‌پذیری بیشتری را برای مسیریابی کابل داخلی فراهم می‌کند.

ساختار نصب سطحی افقی، کانکتور را موازی با PCB نگه می‌دارد و ارتفاع کلی محصول را کاهش می‌دهد و در عین حال استحکام مکانیکی را پس از لحیم کاری افزایش می‌دهد. برای خطوط تولید خودکار SMT، بسته SMD کاملاً با فرآیندهای تولید موجود سازگار است و به بهبود راندمان تولید و حفظ ثبات مونتاژ کمک می‌کند.

قالب بسته‌بندی نوار و قرقره به‌طور خاص برای عملیات خودکار برداشتن و گذاشتن طراحی شده است که باعث کاهش دخالت دست و تضمین عملکرد پایدار تولید و کیفیت مونتاژ ثابت در تولید با حجم بالا می‌شود.

4. قابلیت اطمینان و راحتی ساختار قفل کشویی

مکانیزم قفل، عامل کلیدی در تعیین پایداری بلندمدت یک کانکتور FPC است. KH-CL0.5-H1.2-14PIN-SMT از یک ساختار قفل کشویی بهره می‌برد که کابل انعطاف‌پذیر را از طریق یک مکانیزم قفل کشویی ایمن می‌کند.

در مقایسه با کانکتورهای سنتی با قابلیت درج مستقیم یا قفل فلیپ، ساختار نوع کشویی، نیروهای درج و احتباس را به طور یکنواخت‌تری توزیع می‌کند و به طور مؤثر خطر شل شدن کابل FPC ناشی از لرزش یا نیروهای کششی خارجی را کاهش می‌دهد.

مهمتر از همه، این ساختار عملیات مونتاژ را ساده می‌کند. کابل FPC از پایین به صورت افقی در شیار کانکتور قرار می‌گیرد و به طور خودکار توسط کنتاکت‌های داخلی محکم می‌شود و نیاز به عملیات پرس معلق را از بین می‌برد و احتمال عدم تراز ناشی از جابجایی دستی را کاهش می‌دهد.

برای تجهیزاتی که نیاز به تعمیر و نگهداری یا اشکال‌زدایی مکرر دارند، مکانیزم قفل کشویی باعث بهبود راندمان عملیاتی، کاهش ساییدگی ترمینال ناشی از درج و حذف مکرر می‌شود و به افزایش عمر کلی کانکتور کمک می‌کند.

۵. طراحی تماس از پایین و سازگاری با FPC

این مدل از پیکربندی اتصال از پایین استفاده می‌کند، که در آن کابل FPC از پایین کانکتور به اتصالات متصل می‌شود تا یک مسیر اتصال الکتریکی پایدار ایجاد کند. این طراحی به کاهش خطر اتصال ضعیف کمک می‌کند و به ویژه برای کاربردهایی با الزامات خاص یکپارچگی سیگنال مناسب است.

این محصول از کابل‌های انعطاف‌پذیر با ضخامت 0.3 میلی‌متر پشتیبانی می‌کند، که یکی از رایج‌ترین مشخصات ضخامت FPC امروزی است. برای مهندسان طراح، این به معنای سازگاری بیشتر هنگام انتخاب تأمین‌کنندگان FPC است که به ساده‌سازی انتخاب مواد و کاهش پیچیدگی کلی طراحی کمک می‌کند.

این کنتاکت‌ها دارای آبکاری قلع هستند و تعادل خوبی بین بهره‌وری هزینه و عملکرد لحیم‌کاری ایجاد می‌کنند. آبکاری قلع، لحیم‌پذیری قابل اعتماد و رسانایی الکتریکی را در کاربردهای الکترونیکی مرسوم فراهم می‌کند و آن را برای نیازهای تولید در مقیاس بزرگ مناسب می‌سازد.

۳. سناریوهای کاربردی معمول

بر اساس ویژگی‌های ساختاری و مشخصات فنی، KH-CL0.5-H1.2-14PIN-SMT می‌تواند به طور گسترده در دستگاه‌های الکترونیکی جمع و جور مختلف مورد استفاده قرار گیرد.

برنامه های معمولی شامل:

• اتصالات سیگنال بین ماژول‌های نمایشگر و بردهای کنترل اصلی؛

• رابط‌های ماژول دوربین؛

• اتصالات انعطاف‌پذیر بین بردهای کنترل چندمنظوره؛

• سیستم‌های مدار فشرده که نیاز به انتقال سیگنال چند کاناله دارند.

چه برای اتصالات کابل داخلی در لوازم الکترونیکی مصرفی و چه برای اتصالات ماژول به ماژول در تجهیزات کنترل صنعتی استفاده شود، این کانکتور انتقال سیگنال پایدار و قابل اعتمادی را در فضاهای نصب محدود فراهم می‌کند.

۷. قدرت برند و تضمین کیفیت

کانکتور FPC مدل KH-CL0.5-H1.2-14PIN-SMT توسط شرکت سازنده تولید می‌شود. Kinghelmبا بیش از ده سال تجربه در طراحی، تولید، فروش و خدمات فنی محصولات انتقال سیگنال بی‌سیم، کانکتورهای سیگنال الکترونیکی و سیستم‌های اتصال متقابل، Kinghelm تخصص قوی در این زمینه ایجاد کرده است.

تیم فنی این شرکت متشکل از متخصصانی از دانشگاه چینهوا و دانشگاه علوم و فناوری الکترونیک چین است که تجربه زیادی در زمینه فناوری مایکروویو و RF دارند. Kinghelm این شرکت چندین اختراع ثبت شده دارد و گواهینامه ISO9001 و همچنین انطباق با RoHS و REACH را دریافت کرده است. این شرکت همچنین به طور فعال در حال پیگیری گواهینامه‌های دیگر، از جمله سیستم مدیریت کیفیت خودرو IATF16949، گواهینامه‌های UL و TUV است.

Kinghelmسبد محصولات این شرکت شامل سه دسته اصلی است: آنتن‌های Beidou/GPS، آداپتورهای RF، کانکتورهای سیگنال داده الکتریکی، ترمینال‌ها، قطعات اتصال داخلی و همچنین سیم‌کشی‌های سفارشی خودرو و موتورسیکلت و کانکتورهای پزشکی صنعتی.

از طریق کنترل کیفیت دقیق و فرآیندهای تولید پیشرفته، Kinghelm کانکتورهای FPC از مواد عایق با کیفیت بالا و فناوری‌های ترمینال دقیق استفاده می‌کنند تا از ورود و خروج روان، مونتاژ آسان و عملکرد قابل اعتماد اطمینان حاصل شود و الزامات محصولات الکترونیکی سبک، جمع و جور و با کارایی بالا را برآورده سازند.

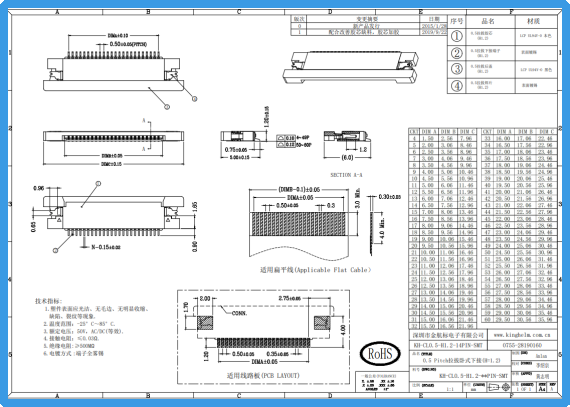

Kinghelm مشخصات KH-CL0.5-H1.2-14PIN-SMT

نتیجه

La Kinghelm کانکتور FPC مدل KH-CL0.5-H1.2-14PIN-SMT با ویژگی‌های کلیدی خود، از جمله گام دقیق 0.5 میلی‌متری، ضخامت بسیار کم 1.2 میلی‌متری، پیکربندی اتصال 14 پینی، ساختار قفل کشویی و طراحی اتصال از پایین، تعادل بسیار خوبی بین اندازه جمع و جور، عملکرد و قابلیت اطمینان برقرار می‌کند.

چه برای رفع نیازهای طراحی سبک و جمع و جور لوازم الکترونیکی مصرفی و چه برای الزامات اتصال پایدار برنامه‌های کنترل صنعتی، این کانکتور یک راه حل اتصال FPC قابل اعتماد و کارآمد را در اختیار مهندسان قرار می‌دهد.

"Kinghelm«اتصال جهان.» از آنتن‌ها گرفته تا کانکتورها، Kinghelm همچنان از پیشرفت صنعت الکترونیک به سمت چگالی بالاتر، فاکتورهای شکل کوچکتر و عملکرد بهبود یافته از طریق نوآوری مداوم در فناوری و توسعه محصول پشتیبانی می‌کند.
