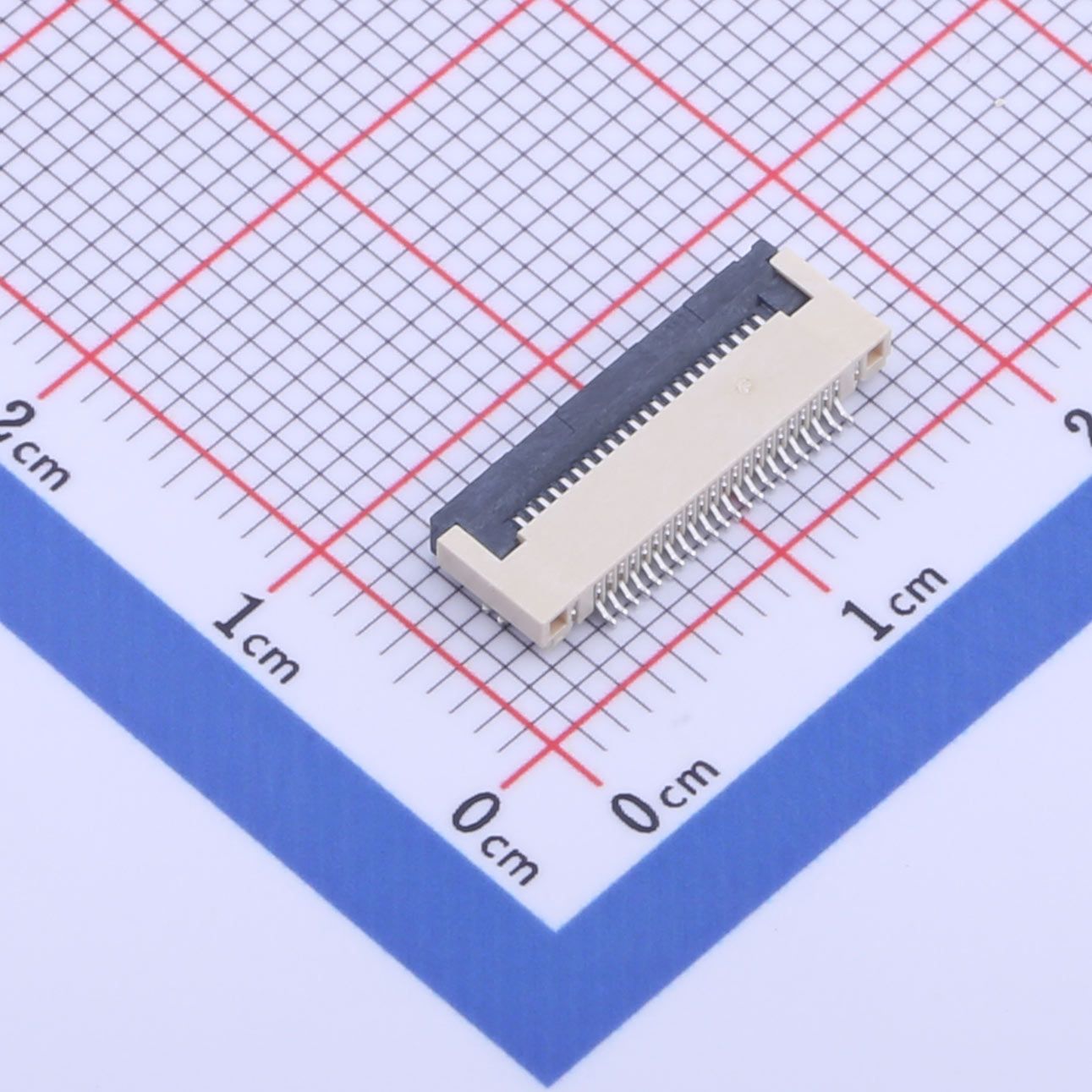

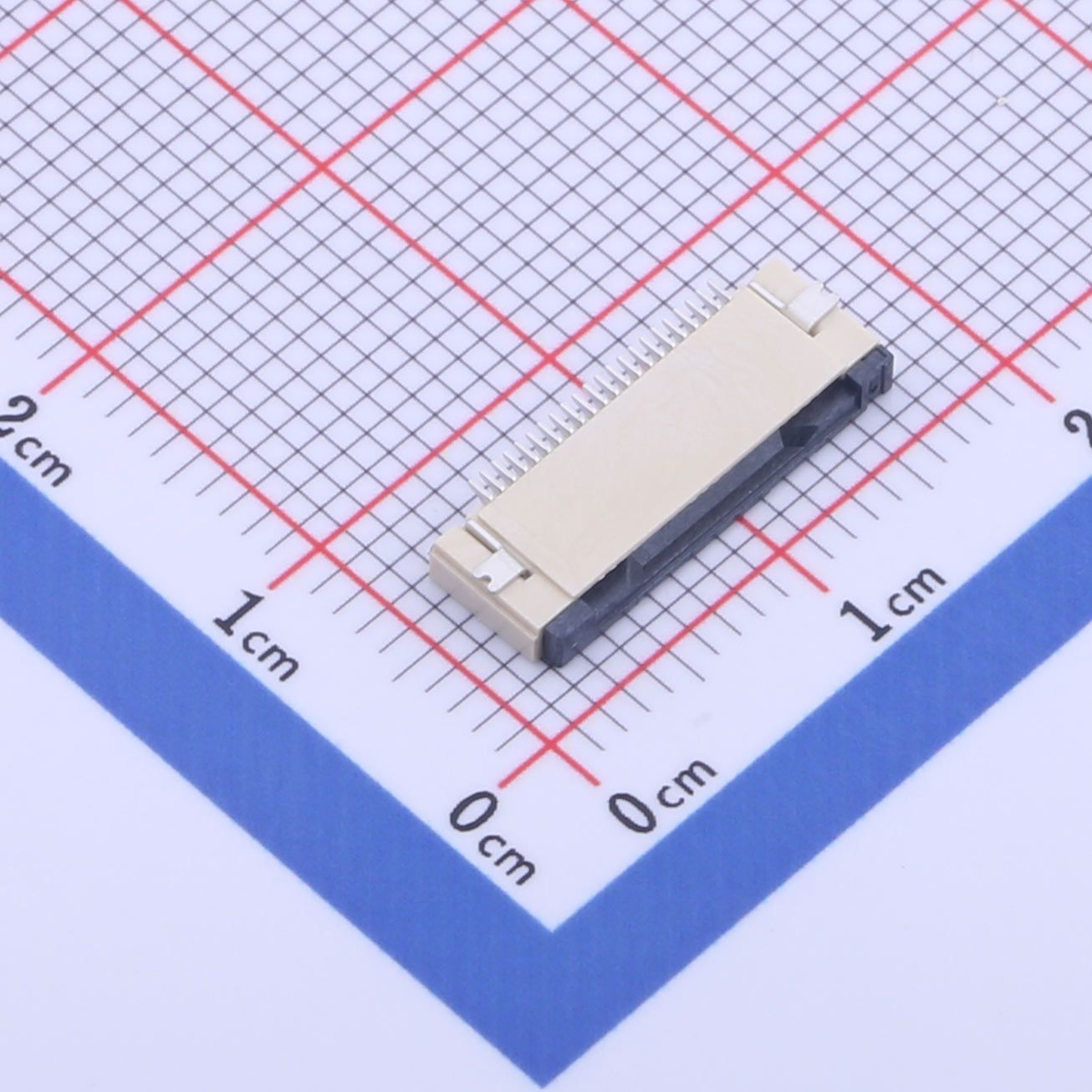

Złącze FFC/FPC, raster 0.5 mm, 22-pinowe, KH-FG0.5-H2.0-22PIN
Zakres temperatur: -25°C ~ +85°C
Napięcie znamionowe: 50 V, AC/DC (równoważne)
Rezystancja styku: ≤0.03Ω
Rezystancja izolacji: ≥500MΩ
cechy produktu
● Konfiguracja 22-pinowa do rozbudowanej sygnalizacji
● Raster 0.5 mm dla bardzo gęstego układu PCB
● Profil o wysokości 2.0 mm zapewniający oszczędność miejsca
● Mechanizm blokady Flip-Lock zapewniający bezpieczne mocowanie kabla
● Technologia montażu powierzchniowego dla łatwej integracji
Zalety produktu
● Maksymalnie wykorzystuje przestrzeń płytki PCB dzięki gęstemu rozmieszczeniu pinów
● Zapewnia niezawodne i stabilne połączenia kablowe
● Obsługuje szybki transfer danych z wydajnością
● Ułatwia łatwą instalację i demontaż
● Działa w szerokim zakresie temperatur
Zastosowanie produktów
● Idealny do kompaktowych i wydajnych urządzeń elektronicznych
● Nadaje się do smartfonów, tabletów i urządzeń noszonych
● Idealny do systemów samochodowych i sterowania przemysłowego
● Zapewnia solidne połączenia w sprzęcie medycznym
Name
Title
Description
Datasheet
Support
Wsparcie
Jeśli potrzebujesz wsparcia technicznego lub projektowego, daj nam znać i wypełnij Formularz odpowiedzi. Odpowiemy tak szybko, jak to możliwe.
Długowieczność
Program Długowieczności ma na celu okresowe informowanie naszych klientów o przewidywanym czasie realizacji zamówień na nasze produkty. Program NLP jest regularnie weryfikowany i aktualizowany przez nasz Zespół Zarządzający. Zapoznaj się z naszym programem długowieczności tutaj.
KH-CL0.5-H1.2-14PIN-SMT
Brand： kinghelm， Locking Feature： Drawer-style (slide lock) Contact Type： Bottom contact Number of Contacts： 14 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
KH-CL0.5-H1.2-38PIN-SMT
Brand： kinghelm， Locking Feature： Drawer-style (slide lock) Contact Type： Bottom contact Number of Contacts： 38 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
KH-FPC0.5-H1.2SMT-10P-QCHF
Brand： kinghelm， Locking Feature： Flip-lock type (front-in, back-flip) Contact Type： Dual-side contact / top and bottom contact Number of Contacts： 10 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
KH-FPC0.5-H1.2SMT-12P-QCHF
Brand： kinghelm， Locking Feature： Flip-lock type (front-in, back-flip) Contact Type： Dual-side contact / top and bottom contact Number of Contacts： 12 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
KH-FPC0.5-H1.2SMT-20P-QCHF
Brand： kinghelm， Locking Feature： Flip-lock type (front-in, back-flip) Contact Type： Dual-side contact / top and bottom contact Number of Contacts： 20 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
KH-FPC0.5-H1.2SMT-30P-QCHF
Brand： kinghelm， Locking Feature： Flip-lock type (front-in, back-flip) Contact Type： Dual-side contact / top and bottom contact Number of Contacts： 30 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
KH-FPC0.5-H1.2SMT-40P-QCHF
Brand： kinghelm， Locking Feature： Flip-lock type (front-in, back-flip) Contact Type： Dual-side contact / top and bottom contact Number of Contacts： 40 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
KH-FPC0.5-H1.2SMT-50P-QCHF
Brand： kinghelm， Locking Feature： Flip-lock type (front-in, back-flip) Contact Type： Dual-side contact / top and bottom contact Number of Contacts： 50 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V
KH-FPC0.5-H1.2SMT-60P-QCHF
Brand： kinghelm， Locking Feature： Flip-lock type (front-in, back-flip) Contact Type： Dual-side contact / top and bottom contact Number of Contacts： 60 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
KH-FPC0.5-H1.2SMT-6P-QCHF
Brand： kinghelm， Locking Feature： Flip-lock type (front-in, back-flip) Contact Type： Dual-side contact / top and bottom contact Number of Contacts： 6 pins Pitch： 0.5 mm Mounting Type： Horizontal SMT (low-profile, right-angle mount) Operating Temperature： -25°C ~ +85°C Rated Voltage： 50V Board Height： 1.2 mm
