Conector FPC KH-FPC0.5-H1.2SMT-12P-QCHF: Diseño ultradelgado con cierre abatible para conectividad de circuitos de alta densidad.

I. Antecedentes del sector: El mercado de conectores FPC continúa creciendo.

Con la tendencia constante hacia diseños más delgados, pequeños y de mayor densidad en electrónica de consumo, dispositivos portátiles inteligentes, electrónica automotriz, control industrial y otros campos, los conectores FPC (circuitos impresos flexibles) desempeñan un papel cada vez más importante como puente clave entre los cables flexibles y las placas de circuito impreso. Fabricados con sustratos aislantes flexibles, los FPC ofrecen ventajas excepcionales como flexibilidad, capacidad de plegado, ligereza y construcción ultradelgada, lo que los convierte en una opción muy utilizada en electrónica de consumo, electrónica automotriz y muchas otras aplicaciones.

En términos de tamaño de mercado, el mercado global de conectores FFC y FPC mantiene un crecimiento constante. Según las previsiones de investigación de mercado, se espera que el mercado global de conectores FFC y FPC alcance aproximadamente los 3.915 millones de dólares en 2025 y crezca hasta los 6.499 millones de dólares en 2033 , lo que representa una tasa de crecimiento anual compuesta (TCAC) del 6.54 % . En este contexto, los conectores FPC, que se caracterizan por su paso fino, perfil ultrabajo y fácil manejo, se están convirtiendo en una solución ideal para los ingenieros de diseño electrónico.

Kinghelm, una empresa de alta tecnología de nivel nacional, ha estado profundamente involucrada en la industria de conectores durante más de una década. Su equipo técnico incluye profesionales de la Universidad de Tsinghua y la Universidad de Ciencia y Tecnología Electrónica de China (UESTC). Bajo la Kinghelm La serie KH de esta marca abarca tres categorías principales: antenas BeiDou/GPS, adaptadores de RF, conectores de señal eléctrica/de datos, terminales y conectores, así como mazos de cables personalizados para automóviles y motocicletas. Kinghelm ha obtenido ISO 9001,, RoHS, y Alcance certificaciones, mientras IATF16949 certificación del sistema de gestión de calidad automotriz y UL/TUV Las certificaciones se encuentran actualmente en trámite. Conector FPC KH-FPC0.5-H1.2SMT-12P-QCHF Es uno de sus productos diseñado específicamente para satisfacer las demandas de diseños electrónicos delgados y de alta densidad.

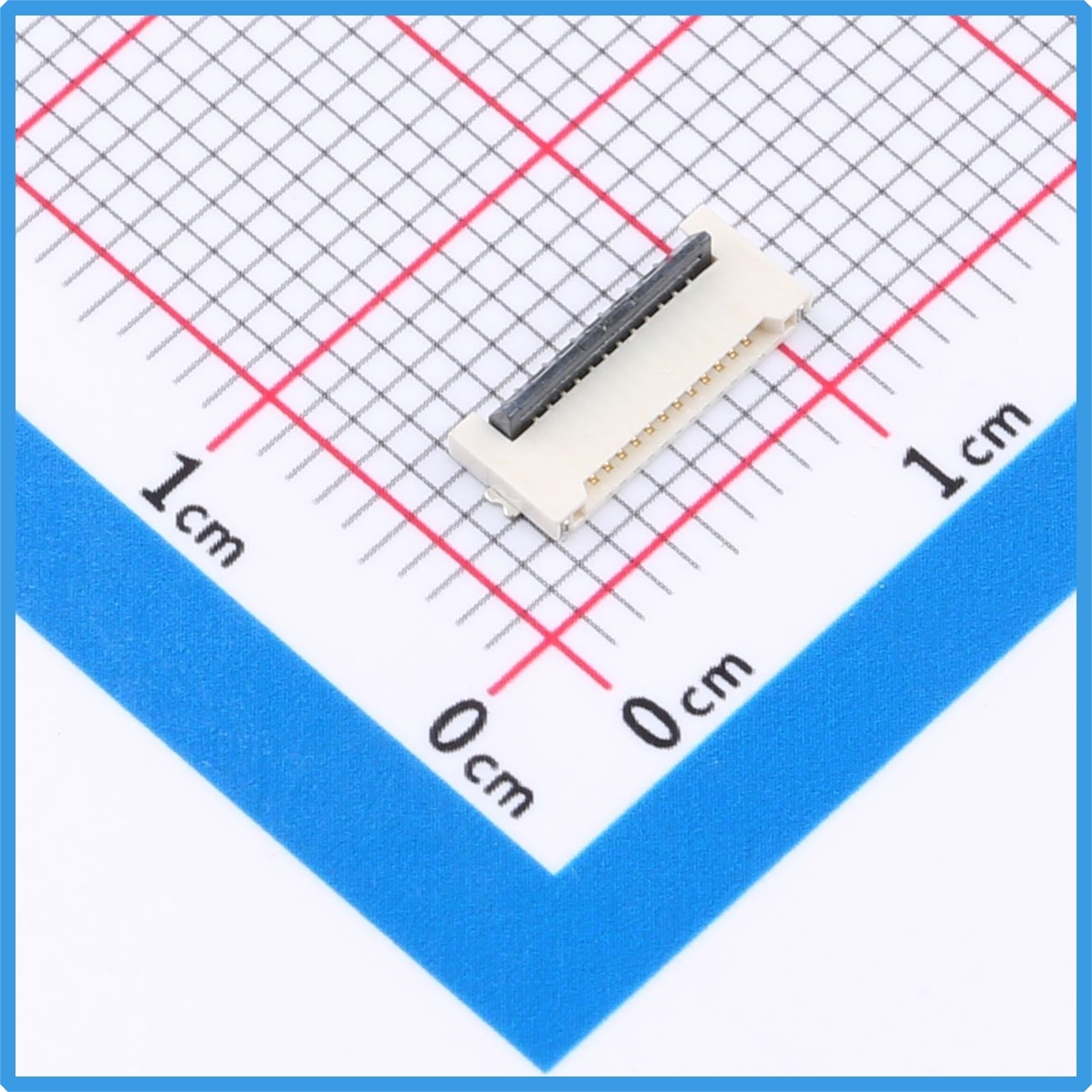

Kinghelm Producto KH-FPC0.5-H1.2SMT-12P-QCHF

II. Especificaciones clave

Las especificaciones más importantes del producto son las siguientes:

• Paso de contacto: 0.5 mm (paso fino para aplicaciones de alta densidad)

• Número de contactos: 12P (12 puestos)

• Altura del tablero: 1.2 mm (perfil ultrabajo)

• Tipo de montaje: Montaje superficial horizontal (SMT), embalaje en cinta y carrete.

• Estructura de bloqueo: Tipo de cierre abatible (inserción frontal y apertura trasera), contactos de doble cara/contacto superior e inferior, sin necesidad de orientación.

• Temperatura de funcionamiento: -25 °C a +85 °C

Además, el producto tiene una tensión nominal de 50 V, contactos de bronce fosforoso, y apoya FPC de 0.3 mm de espesorEstas especificaciones también cumplen con los requisitos de las aplicaciones convencionales.

III. Características principales y ventajas técnicas

1. Estructura de cierre abatible con inserción frontal y apertura trasera.

El conector KH-FPC0.5-H1.2SMT-12P-QCHF incorpora una estructura de bloqueo abatible, una de sus características de diseño más distintivas. Durante el montaje del FPC, el cable flexible se inserta primero en la zona de contacto desde la parte frontal del conector, tras lo cual se abate la tapa superior para fijar el FPC de forma segura. Esta operación se puede realizar rápidamente tanto en entornos de montaje manual como automatizados. El mecanismo de bloqueo abatible también facilita la inspección visual del estado de la conexión, reduciendo eficazmente el riesgo de una inserción incorrecta o en ángulo.

En comparación con las estructuras convencionales de cierre deslizante o de empuje lateral, el diseño de cierre abatible ahorra espacio a la vez que mejora la estabilidad operativa y la eficiencia del montaje, lo que lo hace especialmente adecuado para la producción en grandes volúmenes. El mecanismo de bloqueo también aumenta la resistencia a las vibraciones y a la desconexión accidental, lo que ayuda a mantener una conexión eléctrica estable durante un funcionamiento prolongado o en condiciones ambientales exigentes.

2. Paso fino de 0.5 mm y diseño de contacto de doble cara.

El paso fino de 0.5 mm cumple con los requisitos de los diseños de circuitos de alta densidad. A medida que el espacio en la placa de circuito impreso se vuelve cada vez más limitado, este paso permite integrar más puntos de conexión en un área compacta.

El diseño de contacto de doble cara (superior e inferior) mejora aún más la compatibilidad y la fiabilidad. El FPC puede establecer un contacto eléctrico estable independientemente de su orientación hacia la superficie de contacto superior o inferior, lo que reduce las restricciones en la orientación de montaje. El diseño sin polaridad ni orientación también simplifica el proceso de montaje, eliminando la necesidad de que los operarios identifiquen la dirección de inserción y reduciendo significativamente el riesgo de errores de montaje.

3. Altura de placa ultrabaja de 1.2 mm y montaje SMT horizontal.

Con una altura de placa de tan solo 1.2 mm , el conector presenta un diseño de perfil ultrabajo. A medida que los dispositivos electrónicos buscan formatos cada vez más delgados, los conectores de perfil bajo pueden reducir significativamente la altura total de apilamiento y aprovechar de forma más eficiente el espacio limitado entre la placa base y componentes como pantallas, cámaras y baterías.

La configuración SMT horizontal permite una fijación mecánica estable y una soldadura fiable mediante la tecnología de montaje superficial estándar. El embalaje en cinta y carrete es compatible con equipos de colocación de alta velocidad, lo que contribuye a mejorar la eficiencia de la producción y reducir los costes laborales.

4. Rendimiento eléctrico y ambiental estable

El producto cuenta con una tensión nominal de 50 V y un rango de temperatura de funcionamiento de -25 °C a +85 °C , lo que lo hace adecuado para un funcionamiento estable a largo plazo en diversas condiciones ambientales convencionales.

Los contactos están hechos de bronce fosforado, que ofrece una buena conductividad eléctrica y resistencia a la fatiga, lo que ayuda a garantizar un rendimiento de contacto fiable durante los ciclos repetidos de acoplamiento y desacoplamiento.

IV. Escenarios de aplicación

Con su perfil ultrabajo, paso fino y estructura de bloqueo abatible, el KH-FPC0.5-H1.2SMT-12P-QCHF es adecuado para una amplia gama de aplicaciones, entre las que se incluyen:

• Dispositivos portátiles inteligentes: relojes inteligentes, pulseras de actividad, auriculares inalámbricos TWS, etc.

• Smartphones y tabletas: Conexiones entre placas base y pantallas, módulos de cámara, baterías y otros componentes.

• Módulos de visualización: Conexiones FPC para pantallas LCD y OLED.

• Módulos de cámara: Módulos para smartphones y cámaras de seguridad

• Equipos portátiles de control médico e industrial: Terminales portátiles, instrumentos médicos portátiles, placas industriales y otros dispositivos electrónicos compactos.



V. Precauciones de uso

1. Asegúrese de que el FPC se inserte en el centro y evite la inserción en ángulo o desalineada.

2. Accione el mecanismo de bloqueo con cuidado para evitar daños mecánicos.

3. Siga el perfil de soldadura SMT recomendado y controle adecuadamente la temperatura y el tiempo de soldadura.

4. Confirme que el grosor del FPC sea de 0.3 mm y que sea compatible con el conector.

5. No utilice el producto más allá de su tensión nominal o del rango de temperatura de funcionamiento especificado.

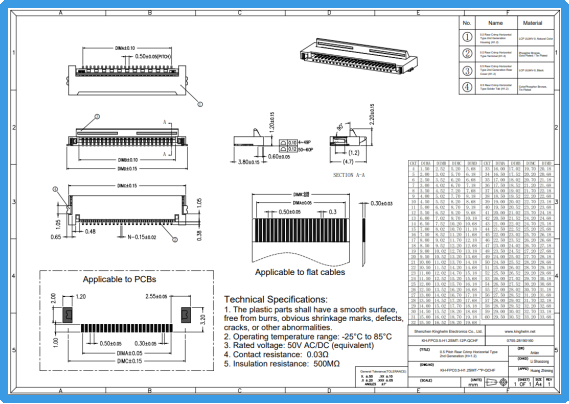

Kinghelm Hoja de datos KH-FPC0.5-H1.2SMT-12P-QCHF

VI. Conclusión

El KH-FPC0.5-H1.2SMT-12P-QCHF es un conector FPC de 12 pines con bloqueo abatible y paso de 0.5 mm, que cuenta con montaje SMT horizontal y un perfil ultrabajo de 1.2 mm . Gracias a su estructura compacta, fácil montaje y rendimiento de conexión fiable, resulta ideal para los requisitos de interconexión de alta densidad de diversos dispositivos electrónicos compactos.

Con un enfoque continuo en la innovación y la calidad, Kinghelm está comprometida a servir a clientes en todo el mundo. El KH-FPC0.5-H1.2SMT-12P-QCHF es un producto representativo que demuestra Kinghelmcapacidades de en el campo de los conectores FPC.
