تفاوت‌های بین آنتن‌های PCB و آنتن‌های معمولی چیست؟ تحلیلی عمیق از ساختار تا کاربردها

در چشم‌انداز ارتباطات بی‌سیم امروزی که به سرعت در حال تحول است، آنتن‌ها - اجزای کلیدی برای انتقال و دریافت سیگنال - مستقیماً کیفیت ارتباط را تعیین می‌کنند. آنتن‌های PCB به عنوان نوع جدیدی از آنتن که در سال‌های اخیر به طور گسترده مورد استفاده قرار گرفته‌اند، تفاوت قابل توجهی با آنتن‌های سنتی و مرسوم دارند. درک این تفاوت‌ها به مهندسان و طراحان کمک می‌کند تا در سناریوهای مختلف انتخاب‌های دقیقی داشته باشند و در نهایت کارایی ارتباطات بی‌سیم را بهبود بخشند. در زیر، این تمایزات را در ابعاد مختلف بررسی می‌کنیم: طراحی ساختاری، عملکرد، فرآیند تولید، هزینه و سناریوهای کاربردی.

۱. طراحی سازه: مصالح و اشکال مختلف به عنوان حامل‌های سیگنال

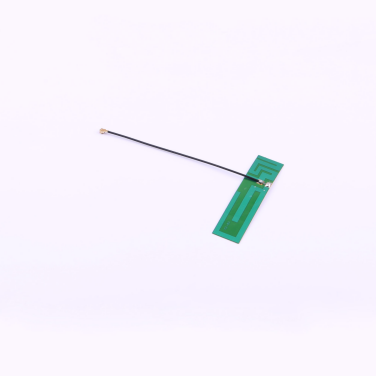

(1) آنتن‌های PCB: طرح‌های یکپارچه روی بردهای مدار

آنتن‌های PCB (برد مدار چاپی) با حکاکی اشکال خاصی از مسیرهای مسی روی لایه مسی PCB ایجاد می‌شوند و عملکرد آنتن را مستقیماً در برد ادغام می‌کنند. انواع رایج آنتن‌های F معکوس (IFA) و آنتن‌های پچ میکرواستریپ که بر روی بستر سفت و سخت PCB ساخته می‌شوند، شامل آنتن‌های F معکوس (IFA) و آنتن‌های پچ میکرواستریپ هستند. به عنوان مثال، یک آنتن PCB F معکوس در داخل یک تلفن هوشمند از مسیرهای فلزی تا شده برای ارسال و دریافت سیگنال‌ها در فضای محدود مادربرد استفاده می‌کند. آنتن‌های پچ میکرواستریپ از یک پچ فلزی و یک صفحه زمین روی یک بستر دی‌الکتریک تشکیل شده‌اند که برای انتقال فرکانس ثابت مناسب است. این طراحی یکپارچه، آنتن را به طور محکم با مدار ترکیب می‌کند و اتصالات خارجی و اتلاف سیگنال را کاهش می‌دهد.

(2) آنتن‌های مرسوم: ساختارهای متنوع و مستقل

آنتن‌های مرسوم انواع مختلفی دارند، مانند آنتن‌های لوله مسی، آنتن‌های شلاقی و آنتن‌های یاگی که معمولاً به عنوان اجزای مستقل عمل می‌کنند. به عنوان مثال، آنتن‌های لوله مسی برای انتقال سیگنال به رسانایی عالی مس متکی هستند؛ آنتن‌های شلاقی میله‌های فلزی باریکی هستند که اغلب در دستگاه‌های تلفن همراه استفاده می‌شوند؛ و آنتن‌های یاگی دارای چندین عنصر موازی هستند که جهت‌گیری قوی را فراهم می‌کنند و معمولاً برای دریافت سیگنال تلویزیون استفاده می‌شوند. مواد، ساختارها و اندازه‌های آنها بسته به کاربرد متفاوت است و برخی به براکت‌ها یا لوازم جانبی نصب تخصصی نیاز دارند.

۲. عملکرد: تفاوت در قابلیت‌های انتقال سیگنال

(1) باندهای فرکانس عملیاتی و پهنای باند

آنتن‌های PCB معمولاً برای باندهای فرکانسی خاص، مانند Wi-Fi 2.4GHz/5GHz یا باندهای IoT 433MHz، اغلب با پهنای باند نسبتاً باریک طراحی می‌شوند. آنها برای ارتباطات تک یا دو باند ایده‌آل هستند. در مقابل، آنتن‌های معمولی، سازگاری فرکانسی وسیع‌تری را ارائه می‌دهند. برخی از آنتن‌های همه‌جهته، باندهای چندگانه را از فرکانس‌های پایین تا بالا پوشش می‌دهند. آنتن‌های جهت‌دار تخصصی، مانند آنتن‌های Yagi، می‌توانند از نظر ساختاری برای انتقال فوق پهن باند در یک باند هدف تنظیم شوند و نیازهای ارتباطی پیچیده را برآورده کنند.

(2) بهره و جهت‌دهی

آنتن‌های PCB معمولاً بهره‌ای بین 2 تا 6 دسی‌بل دارند و جهت‌گیری نسبتاً قوی دارند - به این معنی که تابش سیگنال در جهت‌های خاص بهتر اما پوشش همه‌جهته ضعیف‌تری دارند. به عنوان مثال، آنتن‌های PCB پچ میکرواستریپ در روترها، سیگنال‌ها را به صورت افقی متمرکز می‌کنند. آنتن‌های معمولی شامل انواع همه‌جهته (مانند آنتن‌های شلاقی) هستند که تابش 360 درجه‌ای را ارائه می‌دهند، معمولاً با بهره‌های 1 تا 5 دسی‌بل؛ و انواع جهت‌دار (مانند آنتن‌های بشقابی سهموی) که می‌توانند برای ارتباطات از راه دور و با دقت بالا به بهره‌های بالاتری (10 دسی‌بل یا بیشتر) دست یابند.

(3) قابلیت ضد تداخل و پایداری

عملکرد آنتن PCB به راحتی تحت تأثیر تداخل الکترومغناطیسی از مدارها یا اجزای مجاور روی برد قرار می‌گیرد و به شدت به طرح‌بندی و مواد دقیق PCB وابسته است. طراحی ضعیف می‌تواند منجر به تضعیف یا اعوجاج سیگنال شود. برعکس، برخی از آنتن‌های معمولی (به عنوان مثال، آنتن‌های لوله مسی خارجی) از نظر فیزیکی از مدارهای داخلی جدا شده‌اند و ممکن است دارای محافظ ذاتی باشند که آنها را در محیط‌های الکترومغناطیسی پیچیده پایدارتر و مقاوم‌تر در برابر تداخل می‌کند.

۳. فرآیند تولید: تفاوت‌ها از استانداردسازی تا سفارشی‌سازی

(1) آنتن‌های PCB: تولید چاپی استاندارد

آنتن‌های PCB با استفاده از تکنیک‌های ساخت PCB تولید می‌شوند - طراحی الگوی آنتن، سپس آشکارسازی، توسعه و حکاکی لایه مس برای تشکیل مسیر آنتن. این فرآیند بسیار خودکار، تولید در مقیاس بزرگ را با بازده معمول بالای ۹۵٪ پشتیبانی می‌کند. بهینه‌سازی طراحی همچنین می‌تواند از ابزارهای شبیه‌سازی (مانند ADS یا HFSS) استفاده کند و چرخه‌های توسعه را کاهش دهد. با این حال، پس از نهایی شدن، تغییر پارامترهای آنتن اغلب نیاز به ساخت مجدد برد دارد که می‌تواند پرهزینه باشد.

(2) آنتن‌های مرسوم: تکنیک‌های متنوع ساخت

تولید آنتن‌های مرسوم بر اساس نوع متفاوت است. به عنوان مثال، آنتن‌های لوله مسی برش داده شده و به شکل دلخواه خم می‌شوند، گاهی اوقات به خطوط تغذیه یا پایه‌ها جوش داده می‌شوند؛ آنتن‌های یاگی نیاز به مونتاژ و ترازبندی دقیق چندین عنصر دارند. تولید ممکن است شامل کار دستی یا پردازش ماشینی باشد. برای طرح‌های پیچیده، راندمان تولید پایین‌تر است و حفظ ثبات در مقیاس بزرگ دشوارتر است. با این حال، تغییرات طراحی انعطاف‌پذیرتر هستند - فقط قطعات مستقل را به جای کل سیستم تنظیم می‌کنند.

۴. هزینه: ملاحظات اقتصادی

(1) آنتن‌های PCB: مزایای هزینه در تولید انبوه

آنتن‌های PCB که عمدتاً از مواد PCB و مسیرهای مسی ساخته می‌شوند، هزینه مواد پایینی دارند. به عنوان مثال، در حجم تولید بیش از ۱۰۰۰۰۰ واحد، هزینه هر آنتن PCB می‌تواند به ۰.۲ تا ۰.۸ یوان برسد. همراه با فرآیندهای بالغ و بازده بالا، هزینه واحد بیشتر کاهش می‌یابد. این امر باعث می‌شود آنتن‌های PCB در لوازم الکترونیکی مصرفی با حجم بالا و حساس به هزینه محبوب شوند.

(2) آنتن‌های مرسوم: هزینه‌های بالاتر مواد و پردازش

هزینه‌های آنتن‌های معمولی به شدت به مواد، ساختار و پیچیدگی تولید بستگی دارد. فلزات با کیفیت بالا هزینه‌های مواد را افزایش می‌دهند و پردازش‌های پیچیده (مانند برش یا جوشکاری دقیق) هزینه‌های نیروی کار و تجهیزات را بالا می‌برند. قیمت واحد معمولاً بین ۱ تا ۵ یوان است و آنتن‌های با کارایی بالا یا سفارشی حتی گران‌تر هستند. بنابراین، آنها در محصولات کم هزینه بازار انبوه کمتر رایج هستند، اما در کاربردهای حرفه‌ای که عملکرد بر حساسیت به هزینه غلبه می‌کند، ضروری باقی می‌مانند.

۵. سناریوهای کاربردی: موارد استفاده هدفمند

(1) کاربردهای معمول آنتن‌های PCB

lلوازم الکترونیکی مصرفی: گوشی‌های هوشمند، تبلت‌ها، ساعت‌های هوشمند و غیره، که فضای داخلی محدود است و ادغام بسیار مهم است؛ طراحی نازک و جمع‌وجور آنتن‌های PCB آنها را ایده‌آل می‌کند.

lوسایل خانه هوشمند: لامپ‌های هوشمند، قفل‌های هوشمند و غیره، که در آن‌ها هزینه کم و سهولت ادغام در اولویت هستند؛ آنتن‌های PCB عملکرد بی‌سیم کوتاه‌برد قابل اعتمادی را با هزینه‌های تولید پایین‌تر ارائه می‌دهند.

(2) کاربردهای کلیدی آنتن‌های مرسوم

lایستگاه‌های پایه ارتباطی در فضای باز: به پوشش پایدار و همه‌جهته نیاز دارید؛ آنتن‌های شلاقی خارجی یا آنتن‌های لوله مسی، مقاومت بهتری در برابر تداخل و پوشش کامل ارائه می‌دهند.

lتجهیزات بی‌سیم حرفه‌ای: دستگاه‌هایی مانند واکی تاکی‌ها و سیستم‌های ارتباطی ماهواره‌ای که به بهره بالا و انتقال در فواصل طولانی نیاز دارند، اغلب از آنتن‌های جهت‌دار مانند یاگی یا طرح‌های دیش سهموی استفاده می‌کنند.

6. نتیجه

آنتن‌های PCB و آنتن‌های معمولی از نظر طراحی ساختاری، عملکرد، فرآیند تولید، هزینه و کاربرد تفاوت قابل توجهی دارند. آنتن‌های PCB در یکپارچه‌سازی، هزینه پایین و عملکرد فرکانسی هدفمند برتری دارند و همین امر آنها را در لوازم الکترونیکی مصرفی غالب می‌کند. آنتن‌های معمولی، با ساختارهای متنوع و عملکرد برتر، در سناریوهای ارتباطی حرفه‌ای، فضای باز و تخصصی همچنان حیاتی هستند. هنگام انتخاب بین آنها، عواملی مانند عملکرد دستگاه، محدودیت‌های مکانی و بودجه باید با دقت متعادل شوند تا مناسب‌ترین نوع آنتن انتخاب شود.
