Qual a diferença entre interruptores táteis e interruptores de botão? Esclarecendo as dúvidas.

Um comprador envia uma foto de um botão redondo em um painel de controle e solicita um orçamento para um "botão de pressão". O fornecedor responde com um interruptor tátil de 6 × 6 mm projetado para montagem em placa de circuito impresso. A peça não atende aos requisitos, deixando o comprador com um orçamento que não pode utilizar. Uma segunda consulta se torna necessária, adicionando tempo ao processo de fornecimento.

O problema não reside necessariamente na aparência dos produtos, mas sim na interpretação da terminologia. "Interruptor de botão" descreve um método de operação, enquanto "interruptor tátil" identifica um tipo de interruptor projetado para fornecer feedback tátil. Embora os interruptores táteis possam se enquadrar na ampla definição funcional de interruptores de botão, fabricantes e distribuidores podem listá-los como categorias de produtos separadas. Essa diferença na terminologia pode levar a erros de fornecimento quando um comprador especifica apenas "interruptor de botão" sem esclarecer o estilo de montagem ou a aplicação.

Muitas listas de materiais, fichas técnicas e páginas de produtos listam esses termos lado a lado. É aí que os mal-entendidos podem começar. O comprador pode precisar de um conjunto de botões para montagem em painel, enquanto o fornecedor interpreta a mesma descrição como um pequeno interruptor tátil para placa de circuito impresso.

O que é um interruptor tátil e quando os engenheiros optam por um?

Em uma placa de circuito impresso, um interruptor tátil geralmente tem uma função principal: sinalizar a um processador que um botão foi pressionado. Em um interruptor tátil normalmente aberto (NA), os contatos se fecham quando o atuador é pressionado. Em uma versão momentânea, os contatos retornam ao seu estado aberto normal quando o atuador é liberado. O feedback tátil ajuda os usuários a reconhecerem que o interruptor foi acionado.

Os interruptores táteis para placas de circuito impresso estão disponíveis nas versões SMT e PTH (through-hole). A maioria é pequena o suficiente para ser instalada ao lado de outros componentes, com um capacitor ou atuador de baixa capacitância. Como chaveiam sinais de nível lógico, raramente são utilizados para alimentar um motor, uma lâmpada ou uma carga da rede elétrica.

Os locais típicos onde você os encontrará incluem controles remotos, teclados, dispositivos vestíveis, painéis frontais de eletrodomésticos, equipamentos de comunicação e interfaces de instrumentos. Para detalhes de construção e tipos específicos, consulte nosso guia sobre tipos e especificações de interruptores táteis.

O que significa exatamente "interruptor de botão"?

"Interruptor de botão" é o termo mais abrangente. Qualquer coisa que você opere pressionando um botão se encaixa nessa categoria, incluindo interruptores táteis. Em uma conversa sobre fornecimento, no entanto, a expressão geralmente se refere ao botão maior do painel: aquele montado através de um orifício na carcaça e usado para ligar, desligar ou reiniciar o equipamento.

Esses dois usos da mesma frase são o motivo pelo qual as citações dão errado. Uma linha da lista de materiais que diz apenas "interruptor de botão" pode ser preenchida por um interruptor tátil de 6 mm ou um botão de painel de 22 mm. Ambos são botões de pressão. Apenas um deles caberá na placa ou no painel.

Os botões de painel também levantam questões que um interruptor tátil jamais levantaria: a ação é momentânea ou com trava, qual a carga suportada pelo contato, qual o recorte necessário no painel, há uma lâmpada e a parte frontal precisa de vedação? Esses não são aprimoramentos de um interruptor tátil. São uma família de produtos diferente.

Para uma visão mais ampla da classificação, leia nosso artigo sobre como os dispositivos de comutação são classificados.

Quais são as verdadeiras diferenças entre interruptores táteis e botões de painel?

A comparação só se torna útil quando ambos os lados são concretos. Abaixo, a coluna da esquerda representa o interruptor tátil de placa de circuito impresso ao qual a maioria dos engenheiros se refere. A coluna da direita representa o botão de painel ou industrial ao qual a maioria dos compradores se refere quando usa a expressão abreviada.

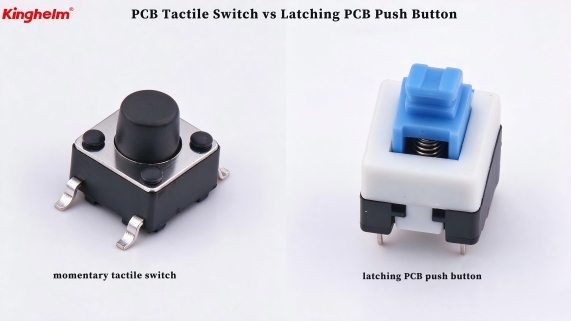

Existem diversas variantes de botões de pressão. A confusão pode ocorrer não apenas entre botões de pressão para montagem em painel e interruptores táteis, mas também entre botões de pressão com trava para placas de circuito impresso e interruptores táteis momentâneos. Duas categorias são as que mais causam problemas. A corrente nominal não é uma regra geral. É possível encontrar botões de painel com classificação para alguns miliamperes e interruptores táteis com classificação para sinais de baixo nível, mas os valores se referem à peça específica, não à etiqueta.



O funcionamento é o mesmo: existem interruptores táteis momentâneos e com trava na família de painéis, enquanto as versões menores para PCB geralmente são momentâneas. O estilo de montagem é uma das maneiras mais úteis de distinguir esses produtos em uma consulta de fornecedores, embora não seja uma regra absoluta. Os interruptores táteis típicos para PCB são soldados diretamente às placas de circuito, enquanto os botões de pressão industriais para painéis geralmente são fixados por meio de um recorte na caixa. No entanto, também existem botões de pressão montados em PCB e interruptores táteis maiores. Sempre confirme o método de montagem, as dimensões, a disposição dos terminais e o desenho mecânico antes de selecionar uma peça de reposição.

O que os compradores devem verificar antes de fazer um pedido?

A maneira mais rápida de evitar confusões é especificar melhor o item da lista de materiais (BOM). Estes são os campos que solicitamos antes de enviar a cotação:

• Função: pressionar e segurar (momentâneo) ou pressionar para travar?
• Montagem: em pads da placa de circuito impresso ou recorte no painel? Inclua o desenho.
• Carga: qual será a tensão e a corrente que os contatos irão comutar?
• Atuador: altura e formato da tampa, além do espaço ao redor dela.
• Ambiente: limites de poeira, umidade, limpeza ou temperatura?
• Vida: quantas operações e sob quais condições de teste?

As fotos ajudam, mas não substituem um desenho. Um botão que parece correto visto de frente pode ter espaçamento entre pinos, altura do atuador ou tipo de terminal incorretos. Se a peça for para um produto já existente, compare a amostra com o desenho atual antes de aprová-la.

Se um interruptor tátil já apresentou defeito em campo, nosso guia de solução de problemas para interruptores táteis aborda as causas mais comuns.

Conclusão

"Botão de pressão" é um termo funcional amplo que descreve um interruptor acionado por pressão. Um interruptor tátil é projetado para fornecer feedback tátil e é comumente usado como um componente de entrada compacto em placas de circuito impresso. Botões de pressão para painéis desempenham funções de pressão semelhantes, mas são normalmente selecionados para controle de equipamentos e montagem em painéis.

Para um fornecimento preciso, a lista de materiais (BOM), o desenho e a cotação devem especificar claramente o método de montagem, a função operacional, a classificação elétrica e as dimensões relevantes. Especificações claras ajudam a evitar incompatibilidades e reduzem as idas e vindas desnecessárias durante o processo de aquisição.
