BNC vs. SMA: Die wichtigsten Unterschiede, die jeder HF-Ingenieur kennen sollte

Einführung

Hatten Sie schon einmal eine Verbindung, die auf dem Prüfstand einwandfrei funktionierte, aber im Rack erhöhte Einfügedämpfung oder eine instabile Leiterbahn aufwies? In den meisten Fällen ist der Stecker nicht defekt. Die Schnittstelle ist schlichtweg nicht für den jeweiligen Anwendungsfall geeignet.

Kernantwort: BNC ist die richtige Wahl für schnelles Stecken und 75-Ω-Video- oder Niederfrequenz-HF-Übertragungen, während SMA die richtige Wahl für kompakte 50-Ω-Designs ist, die mit höheren Frequenzen arbeiten oder Vibrationen ausgesetzt sind. Beide sind standardisierte Schnittstellen, daher hängt die Entscheidung von Impedanz, Frequenz, Platzbedarf und Umgebungsbedingungen ab, nicht vom Hersteller.

Für wen ist das gedacht: Entwicklungsingenieure und Beschaffungsspezialisten, die eine Koaxialschnittstelle für Video-, Rundfunk-, Test- oder HF-Produkte auswählen, einschließlich aller, die einen 75Ω BNC mit einem 50Ω SMA für ein bestimmtes System vergleichen.

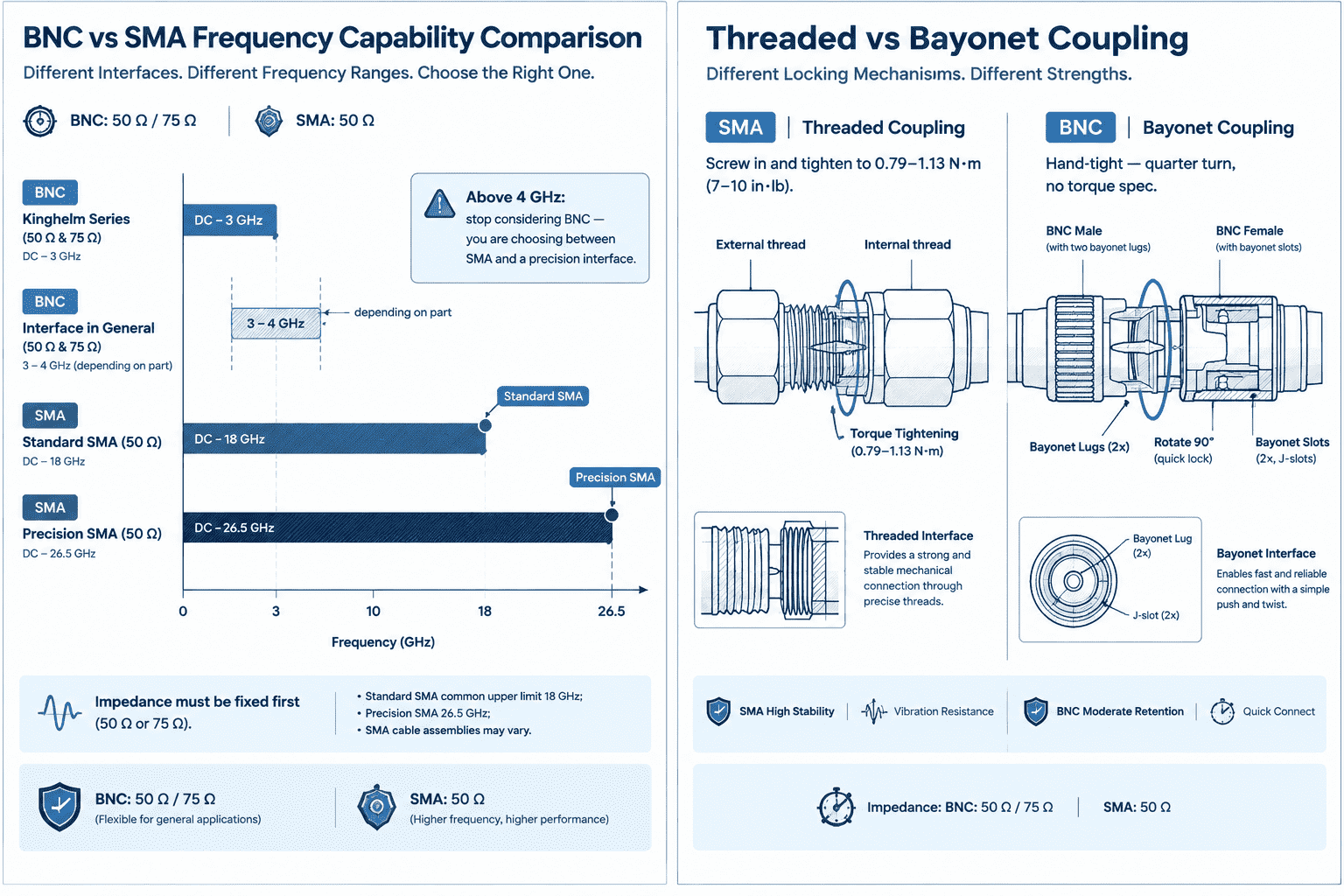

Liegt Ihre Verbindung über 4 GHz, überspringen Sie die BNC-Spalte unten und fahren Sie direkt mit den SMA-Abschnitten fort. Oberhalb dieser Frequenz wählen Sie im Grunde zwischen SMA und einer Präzisionsschnittstelle, nicht zwischen BNC und SMA.

BNC- vs. SMA-Anschluss: Ein detaillierter Vergleich

Die beiden Schnittstellen wurden für unterschiedliche Anwendungsbereiche entwickelt. BNC ist für wiederholte, schnelle Verbindungen ausgelegt; SMA hingegen für kompakte, hochfrequente 50-Ω-Anwendungen. Keine der beiden Schnittstellen stellt generell eine Verbesserung gegenüber der anderen dar.

BNC-Anschluss: Schnelle Verbindung und einfache Handhabung

Eine Vierteldrehung des Bajonettverschlusses genügt, um die Verbindung herzustellen. Deshalb findet man BNC-Stecker noch immer an Oszilloskopen, Broadcast-Racks und CCTV-Geräten. BNC-Stecker gibt es mit 50 Ω und 75 Ω: Die 75-Ω-Version ist die übliche Wahl für Video- und Broadcast-Anwendungen und wird mit RG-59- oder RG-6-Kabeln kombiniert, während die 50-Ω-Version für allgemeine HF-Tests und Messgeräte geeignet ist. Bajonettverschlüsse sind üblicherweise für etwa 500 Steckzyklen ausgelegt. KinghelmDie BNC-Serie von [Marke], sowohl 50Ω als auch 75Ω, ist für einen Frequenzbereich von DC bis 3 GHz spezifiziert.

• Broadcast- und Videosignalwege, bei denen 75 Ω der Systemstandard ist
• Prüfstände und Laborinstrumente, bei denen ständig Kabel vertauscht werden.
• Überwachung und Videoüberwachung, wo die Geschwindigkeit des Außendienstes über die Ausfallzeit entscheidet.
• Kommunikationstestgeräte

Wenn das Kabel häufiger gewechselt wird als die Konstruktion, ist BNC die richtige Wahl.

SMA-Anschluss: Kompakt und sicher für HF-Systeme

SMA-Steckverbinder sind mit einem Gewinde versehen und benötigen absichtlich etwas länger zum Verbinden. Bei korrektem Anzugsmoment ist die Verbindung vibrationsbeständiger als Bajonettverschlüsse. Standard-SMA-Steckverbinder haben einen Widerstand von 50 Ω und sind üblicherweise für Frequenzen von DC bis 18 GHz ausgelegt, Präzisionsausführungen erreichen bis zu 26.5 GHz. Das Anzugsmoment liegt üblicherweise zwischen 0.79 und 1.13 Nm (7–10 in·lb). Zu geringes Anzugsmoment ist die häufigste Ursache für Wackelkontakte, die erst nach Auslieferung des Geräts auftreten.

• Drahtlosmodule und HF-Frontends auf platzsparenden Leiterplatten
• Antennen und Antennenzuleitungen, einschließlich GNSS und Mobilfunk
• Mikrowellenbaugruppen und -instrumente oberhalb von 4 GHz
• Jede Verbindung, die Vibrationen standhalten muss

Wenn Platz, Frequenz oder Vibration die begrenzenden Einschränkungen darstellen, ist SMA die bessere Wahl.

BNC vs. SMA: Die wichtigsten Unterschiede auf einen Blick

Die vollständige Steckverbinder-Taxonomie sowie die Kriterien für die BNC-Beschaffung finden Sie in unserem Leitfaden für HF-Steckverbinder und in unserem BNC-Beschaffungsleitfaden.

BNC- vs. SMA-Anschluss: Faktoren, die vor der Auswahl zu berücksichtigen sind

Beginnen Sie mit Impedanz, Frequenz, Raum und Umgebung. Der Preis steht am Ende des Vergleichs, nicht am Anfang.

Impedanz und Kompatibilität

Die Impedanz muss entlang des gesamten Pfades angepasst werden: Stecker, Kabel und Geräteanschluss. Ein 75-Ω-BNC-Stecker an einem 50-Ω-Anschluss fällt nicht sofort aus. Er erhöht jedoch die Rückflussdämpfung, was sich im Videobild lange vor einem Defekt als Geisterbild oder Überschwingen bemerkbar macht. Dies ist die Fehlanpassung, zu der uns am häufigsten Fragen gestellt werden.
BNC deckt beide Impedanzen in einer einzigen Steckerfamilie ab, sodass Video- und HF-Tests ein gemeinsames Paneldesign nutzen können. Der Standard-SMA-Stecker hat 50 Ω. SMA-Stecker mit 75 Ω sind zwar verfügbar, aber nicht der Standard. Die Verfügbarkeit sollte vor der Planung geprüft werden. Stellen Sie sicher, dass Stecker, Kabel und Gerät die gleiche Impedanz aufweisen und prüfen Sie das Geschlecht vor der Bestellung. KinghelmDas 75Ω-Teil dieser Familie, KH-BNC75-3511, wird weiter unten ausführlich beschrieben.

Power Handling-Fähigkeit

BNC- und SMA-Stecker unterscheiden sich eher in ihrer Geometrie als in ihren Nennwerten. Der größere BNC-Stecker ist üblicherweise für höhere Betriebsspannungen ausgelegt. SMA-Stecker mit ihrem kleinen Dielektrikum und dem Mittelkontakt eignen sich zwar für hohe Frequenzen, führen aber weniger Strom und erzeugen weniger Wärme. Der KH-BNC75-3511 beispielsweise ist für 500 V_eff im Gleichstrombereich bis 3 GHz spezifiziert.
Die Belastbarkeit nimmt mit steigender Frequenz ab. Fragen Sie daher nach der Derating-Kurve bei Ihrer Betriebsfrequenz und bewerten Sie die fertige Baugruppe und nicht nur den Stecker.

Umwelt- und Outdoor-Eignung

Bei Indoor-Bänken zählt die Verbindungsgeschwindigkeit. Bei Outdoor-Hardware zählt der Schutz. Prüfen Sie die Dichtung an der Steckverbindung, die Beschichtung und die Zugentlastung, nicht nur die Temperaturangabe.
Der Stecker KH-BNC75-3511 ist für einen Temperaturbereich von −55 °C bis +155 °C spezifiziert. Gehäuse, Innenleiter und Isolierung sind auf diesen Temperaturbereich ausgelegt. Ein Stecker, der auf dem Prüfstand gute Ergebnisse liefert, kann dennoch für ein Mastgehäuse ungeeignet sein.

Wie Sie vor der Zusage prüfen können

Ein Datenblatt beschreibt die Funktion eines Bauteils. Diese vier Prüfungen zeigen Ihnen, was die Baugruppe vor Ihnen tatsächlich leistet.

• Impedanzkontinuität: Durchfahren Sie den fertigen Pfad mit einem TDR und vergewissern Sie sich, dass am Stecker oder am Abschluss kein Impedanzsprung auftritt.
• Einfügungsdämpfung und Rückflussdämpfung: Messen Sie S21 und S11 am konfektionierten Kabel bei Ihrer höchsten Betriebsfrequenz. Das Kabel und die Anschlüsse bestimmen in der Regel das Ergebnis, nicht der Stecker allein.
• Anzugsmoment: SMA-Verbindungen mit dem angegebenen Drehmoment von 0.79–1.13 N·m anziehen. Ein Drehmomentschlüssel ist günstiger als die dadurch verhinderten Ausfälle im Feld.
• Mechanische Haltekraft: Führen Sie einen Zugtest an der Crimp- oder Lötverbindung durch und zählen Sie die Steckzyklen, um festzustellen, ob das Bauteil im Feldeinsatz verwendbar ist.

Fordern Sie S-Parameter-Daten oder einen Testbericht an, bevor Sie größere Bestellungen freigeben.

Häufige Fehler bei der Auswahl von BNC- und SMA-Steckverbindern

Zwei Fehler verursachen den größten Teil der Nacharbeiten, die wir sehen, und beide sind bereits vor Produktionsbeginn erkennbar.

• Die Widerstände von 50 Ω und 75 Ω werden als austauschbar betrachtet. Das Symptom ist auf dem Bildschirm sichtbar: Geisterbilder im Video, erhöhte Rückflussdämpfung überall sonst.
• Sie bezahlen für Frequenzen, die Sie nicht nutzen. Wenn die Schaltung bis 3 GHz läuft, verursacht ein 18-GHz-SMA zusätzliche Kosten, ohne die benötigte Reserve zu bieten.

So wählen Sie den richtigen Anschluss

Arbeiten Sie diese Fragen der Reihe nach durch. Die Antwort ergibt sich meist schon bei der zweiten Frage.

1. Welche Impedanz hat das System? 75 Ω deutet auf BNC hin; 50 Ω lässt beide Optionen offen.
2. Was ist die höchste Frequenz im Signalweg? Oberhalb der Nennfrequenz des gewählten Bauteils (3 GHz für diese BNC-Serie, etwa 4 GHz für die Schnittstelle im Allgemeinen) sollten Sie auf SMA oder eine Präzisionsschnittstelle umsteigen.
3. Wie oft wird die Verbindung hergestellt und getrennt? Häufiger Zugriff spricht für BNC; eine Verbindung, die einmalig eingerichtet und dann vergessen werden muss, spricht für SMA.
4. Welchen Einfluss hat die Umgebung darauf? Vibrationen, Feuchtigkeit und Temperatur schränken die Auswahl weiter ein.

Vergleichen Sie die Lieferanten dann anhand der Spezifikationen, der mechanischen Konstruktion, der Umweltbewertungen und der Produktionskonstanz, und nicht nur anhand des Stückpreises.

Wo passt der KH-BNC75-3511 hin?

KH-BNC75-3511 ist KinghelmDer rechtwinklige BNC-Buchsenstecker mit 75 Ω Widerstand sorgt für optimale Anpassung der Übertragungsleitung, und das rechtwinklige Gehäuse ermöglicht eine flexible Kabelführung auch bei geringer Einbautiefe.

Spezifikationen, von der Kinghelm Datenblatt:

• Impedanz: 75Ω
• Frequenzbereich: DC–3 GHz
• Betriebsspannung: 500 V RMS
• Betriebstemperatur: −55°C bis +155°C
• Verriegelung: Bajonett
• Konformität: RoHS
• Verpackung: Schale; Bruttogewicht 8.5 g

Kinghelm Für dieses Bauteil werden vier Anwendungsbereiche genannt: Rundfunk und Fernsehen, Sicherheit und Überwachung, Kommunikationsprüfung und Messtechnik. Das Unternehmen betreibt ein Qualitätsmanagementsystem nach ISO 9001 und gibt die Einhaltung der EU-Richtlinien RoHS und REACH an; Angaben zur Schichtdicke, zum Gehäusematerial und zu den dielektrischen Eigenschaften finden sich im Datenblatt des Bauteils.

Das gleiche Gehäuse ist auch in 50 Ω als KH-BNC50-3511 erhältlich und weist identische Frequenz-, Spannungs- und Temperaturwerte auf. Benötigt eine Produktfamilie sowohl einen 75-Ω-Videopfad als auch einen 50-Ω-HF-Pfad, deckt ein einziger Stecker beide ab. Dies vereinfacht das Paneldesign und reduziert die Anzahl der benötigten Ersatzteile.

Das Datenblatt und ein 3D-Modell stehen zur Ansicht bereit, und Muster können über die [Website/das Formular] angefordert werden. Kinghelm Beispielanfrageseite.

Was Sie in Ihre Angebotsanfrage aufnehmen sollten

Sechs Felder genügen, um Angebote zu erhalten, die man tatsächlich vergleichen kann.

1. Schnittstelle und Impedanz: BNC, 75Ω, weiblich, rechtwinklig.
2. Die maximale Betriebsfrequenz sowie die Einfügungsdämpfung und das VSWR-Limit müssen vom Design eingehalten werden.
3. Zu erwartende Paarungszyklen während der Lebensdauer des Produkts.
4. Montageart, Anschlusstyp und der verfügbare Platz hinter der Platte.
5. Umgebungsbedingungen: Betriebstemperaturbereich, Feuchtigkeit und Korrosionsbelastung.
6. Dokumentation und Lieferung: Datenblatt, 3D-Modell, Beschichtungs- und Materialbeschreibung, RoHS- und REACH-Status, Erstmuster, Lieferzeit und ob ein qualifizierter Zweitlieferant erforderlich ist.

Fazit

Zwei Werte sind dafür entscheidend: die Impedanz Ihres Systems und die höchste Frequenz im Signalweg. Sind diese Werte festgelegt, wählt sich die passende Steckerfamilie in der Regel von selbst.
Arbeiten Sie gerade an einem 75-Ω-Design? Senden Sie uns die Schnittstelle und den Frequenzbereich, und unsere Ingenieure senden Ihnen das Bauteil, das Datenblatt und einen Link zur Musteranforderung.

FAQ

Kann ich einen 75Ω BNC-Stecker an einem 50Ω-Anschluss verwenden?
Das sollten Sie nicht tun. Die Fehlanpassung erhöht die Rückflussdämpfung, und im Videobild äußert sich dies als Geisterbilder oder Überschwingen. Halten Sie den gesamten Signalweg auf einheitlicher Impedanz.

Kann ich einen Stecker nur deshalb auswählen, weil er zum Gerät passt?
Nein. Die physikalische Kompatibilität sagt nichts über Impedanz oder Frequenzbereich aus, beides ist jedoch im Datenblatt angegeben. Prüfen Sie diese Angaben, bevor Sie das Bauteil freigeben.

Was ist die Frequenzgrenze eines BNC-Steckers?
BNC wird üblicherweise im niedrigen GHz-Bereich, etwa 3 bis 4 GHz, je nach Bauteil spezifiziert. KinghelmDie BNC-Serie von [Marke] ist für den Frequenzbereich DC–3 GHz ausgelegt. Darüber hinaus verwenden Sie bitte eine SMA- oder eine andere Gewindeschnittstelle.

Kann SMA in Videosystemen eingesetzt werden?
75-Ω-SMA-Anschlüsse sind zwar vorhanden und werden in einigen Rundfunk- und Digitalvideogeräten verwendet, gehören aber nicht zur Standardausstattung. Prüfen Sie Verfügbarkeit und Preis, bevor Sie einen solchen Anschluss in Ihre Planung einbeziehen.
