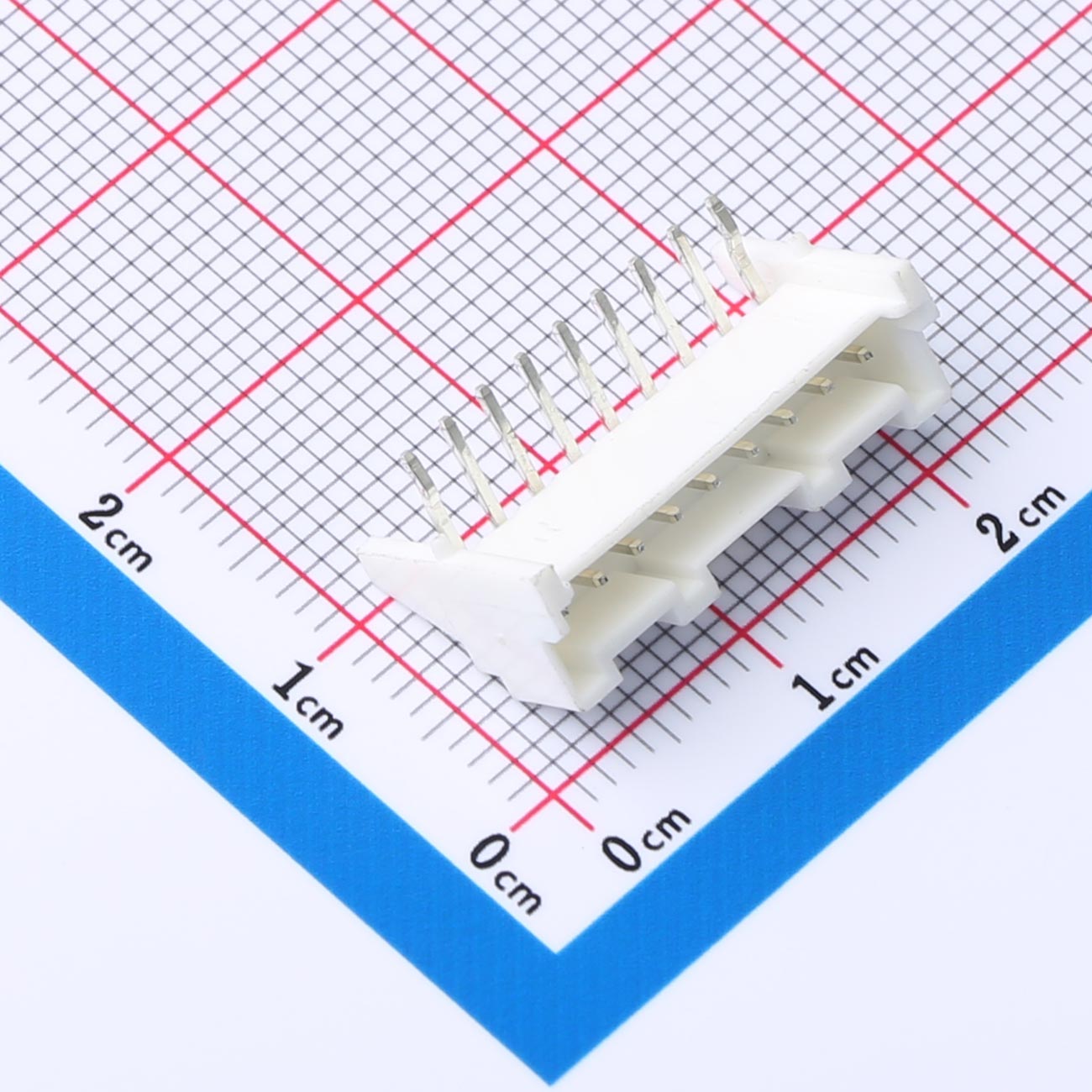

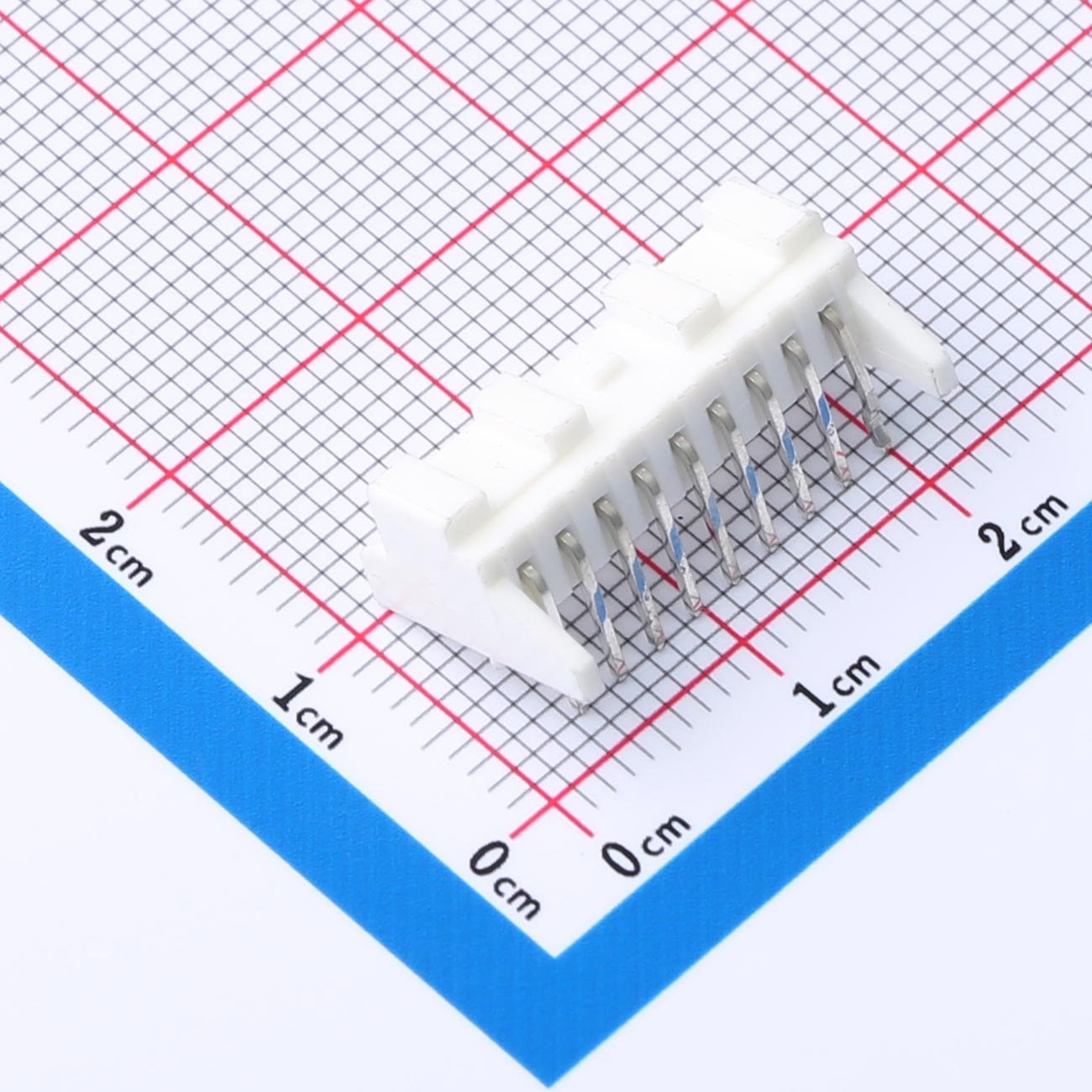

Conector de fio para placa de passo de 2 mm, 1x9P, pino angular de localização, KH-A2026-09AWD

Classificação de corrente: 3A AC/DC

Classificação de tensão: 250V AC/DC

Faixa de temperatura: -25°C a +85°C

Resistência de contato: 20mΩ máx.

Resistência de isolamento: 1000MΩ mínimo

Download Datasheet 3D Model Online Consultation

Product Details Product Documents

características do produto
● Passo de 2.00 mm, formato de fileira única 1x9P
● Design de pino dobrado para layouts voltados para as bordas
● Soldagem através de furos para fixação segura
● Contatos de latão estanhado
● Compatível com a série de conectores PA

Benefícios do produto
● Economiza espaço vertical em conjuntos de PCB compactos
● Fácil integração em sistemas de fiação horizontal
● Durável sob ciclos de acasalamento repetidos
● Fluxo de sinal estável em condições dinâmicas
● Leve e confiável

Aplicações do produto
● Pequenas placas de interface de controle
● Módulos de exibição horizontais
● Docas de carregamento de tecnologia vestível
● Placas de roteamento de sinal de áudio
● Interfaces de circuito de nível de consumidor
